Akatherm Stack-aerator
Emporis Standard ESN 18727 definieert hoogbouw als constructies met meerdere verdiepingen tussen 35-100 meter hoog of een gebouw van onbekende hoogte van 12-39 verdiepingen. Wolkenkrabbers zijn minstens 100 meter hoog.
Het afvoersysteem van een hoog gebouw verbindt vele afzonderlijke huishoudens, verdiepingen en kantoorruimtes binnen één afvoersysteem met zeer hoge stroomsnelheden. Het goed beheren van deze stroomsnelheden zorgt voor exponentieel grotere uitdagingen in vergelijking met lage en middelhoge gebouwen.
Vorm

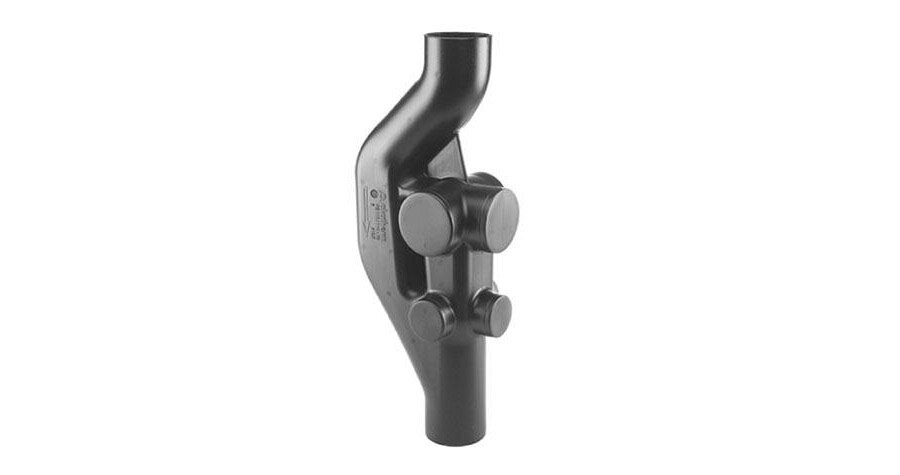

De unieke vorm van het Stack-aerator beslag vermindert de snelheid van het vallende afvalwater en laat de horizontale ingangsstroom vloeiend samenkomen met de stroom hoger gelegen verdiepingen.
Hierdoor blijft de luchtkern in de schoorsteen behouden en blijven de positieve en negatieve drukken binnen de vereiste grenzen om te voorkomen dat de sifonafdichting verbreekt, zonder dat er een extra ontluchtingspijp nodig is.
Het Stack-aerator systeem biedt hoge capaciteiten met kleinere diameters, terwijl kostbare installatieruimte wordt bespaard met minder materiaal en installatietijd. Een enkelstapelsysteem betekent minder kernboringen en minder brandbeveiligingsoplossingen. Een echt systeem voor value engineering.
Traditionele ontluchtingsoplossingen
Traditionele afvoerontluchtingsoplossingen
Een afvoersysteem is een pijpleiding die bestaat uit afvoer- en ontluchtingsbuizen inclusief fittingen die geschikt zijn voor het transport van zowel afvoerwater als lucht. Vallen met een waterslot bij elk armatuur zijn essentieel in een afvoersysteem. De putten beschermen je tegen ongewenste rioolgassen en bacteriën en zorgen voor een veilige en comfortabele leefomgeving.
Sifons kunnen hun waterbescherming verliezen door luchtschokgolven (negatieve en positieve druk) in het leidingsysteem waardoor het water uit de condenspotten wordt geblazen of luchtbellen vrijkomen in de leefomgeving. Deze luchtgolven (over- en onderdruk) ontstaan wanneer de waterstroom de luchtbeweging in de standleiding blokkeert.
Om de capaciteit van traditionele oplossingen voor laagbouwafvoer te verhogen, wordt de diameter vergroot en wordt een secundaire ontluchtingsbuis gebruikt om de lucht apart te beheren. Deze oplossing verhoogt de materiaalkosten, de installatietijd en neemt meer vloerruimte in beslag.
Projectbegeleiding
De oplossing met enkele standleiding bespaart kostbare ruimte door de schoorsteen te verwijderen. Deze ruimte kan worden gebruikt voor commerciële doeleinden of andere voorzieningen in het gebouw. Het verwijderen van de schoorsteen bespaart zowel materiaal als installatietijd. Een enkelvoudige stansysteem met minder afvoerbuizen in een gebouw betekent minder kernboringen, minder brandbeveiligingsoplossingen en minder planning.

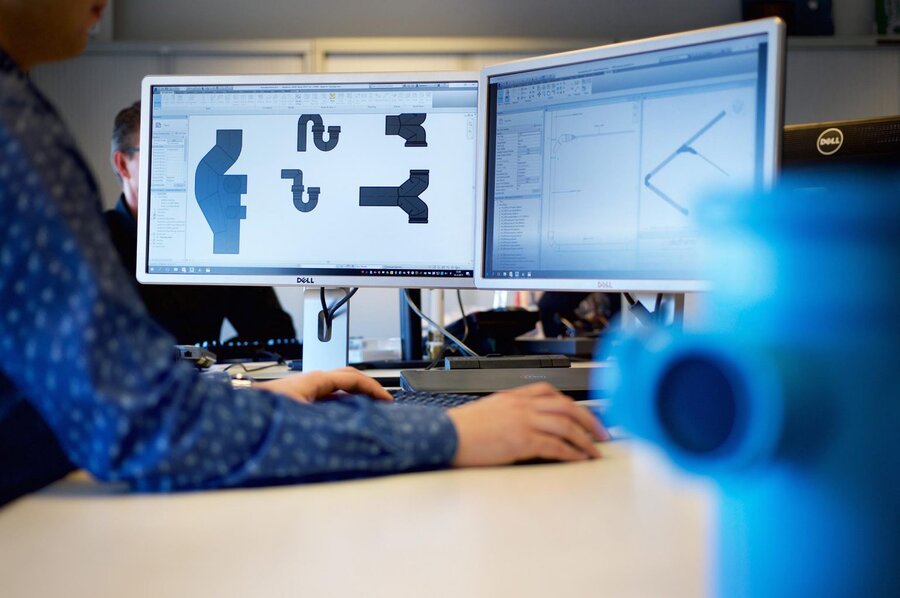

Een echt systeem voor value engineering en een service die Akatherm biedt. Onze hydraulische specialisten controleren uw loodgieterstekeningen en stellen een oplossing met enkele standleiding voor uw projecten voor.
Hydraulisch bewijs van capaciteit
Afvoer voor hoogbouw verbindt vele afzonderlijke huishoudens, verdiepingen en kantoorruimten binnen één enkel afvoersysteem met zeer hoge debieten.
Akatherm biedt daarom een solide en volledig getest systeem vanuit onze hydraulische hoogbouw onderzoeks- en testfaciliteit.

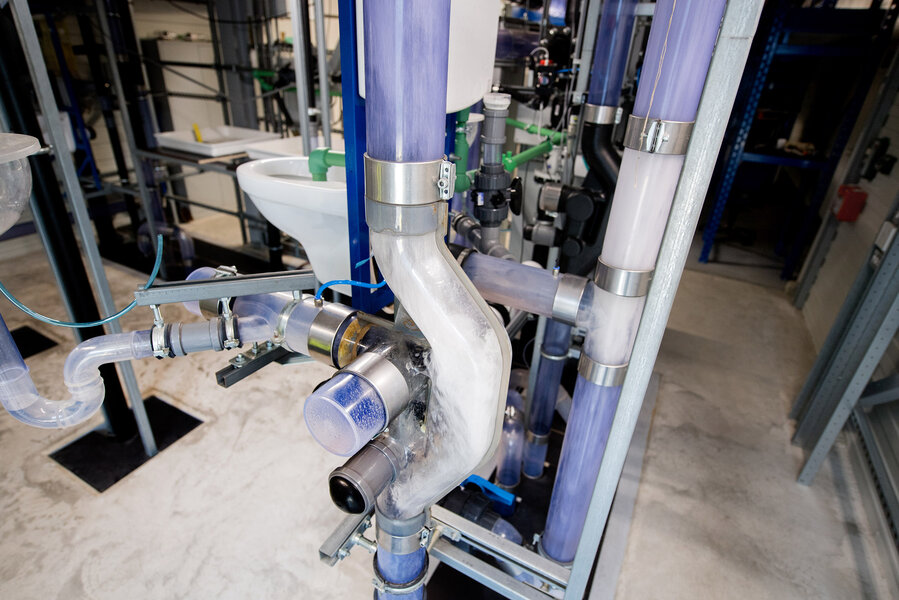

De testfaciliteit maakt gebruik van een uniek ontwikkeld buissysteem met transparante buizen en vallen, hogesnelheidscamera's. Het systeem is opgezet met druk- en debietmeters. De installatie is uitgerust met druk- en debietmeetapparatuur die de druk, het debiet van het uitstromende water en de luchtstroom door het leidingsysteem nauwkeurig meet. Een echte systeemtest met gegarandeerde prestaties. Een benchmark voor afvoersystemen voor hoogbouw.
